Bricolage Alarme Contra Incêndios

circuitos-de-alarmes-3

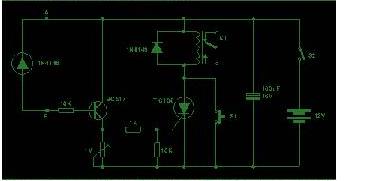

A bricolage de um sistema de alarme contra incêndios consiste num transistor na configuração darlington BC517 garante a sensibilidade desse projeto e usando um simples diodo de uso geral 1N4148 nos pontos A e B tornal o circuito sem muitas complicações de ser montado a chave S1 rearma o circuito em caso de desparo do relé. Se o cabo do sensor for muito longo deve ser usado um blindado para que ruidos não o dispare acidentalmente e mesmo um capacitor de 100n em paralelo com o sensor pode contribuir para redução de ruidos em caso de cabos curtos não blindados.

Para ajustar coloque P1 na posição de menor resistência e vagarosamente ajuste até obter o disparo do relé, qunado isso ocorrer volte um pouco o ajuste a aperte S1 para rearmar o circuito, se o relé disparar novamente repita a operação voltando um pouco mais o ajuste, repetindo até que o ajuste necessário deixe o relé desenergizado. Agora aproximando uma fonte de calor do sensor um ferro de solda sem encostar, em alguns segundos o relé deve armar, e para rearmar espere o sensor esfriar e aperte novamente S1.
